Cáp tín hiệu Hosiwell (9222-3P) – Cáp vặn xoắn chống nhiễu Tcu/PE/OSCR/PVC 3P x 22 AWG – 300/500V, 305m/Drum, Grey | Chính Hãng – Giá Tốt Nhất

Thương hiệu/ Brand-name:	Hosiwell Cable
Mã hàng/ Part number:	9222-3P
Xuất xứ/ Origin:	Thái Lan/ Thailand
Quy cách/ Length:	305m/cuộn – 305m/drum

Dây cáp tín hiệu điều khiển Hosiwell 9222-3P được sản xuất tại Thái Lan, Sử dụng Ruột dẫn: Đồng ủ mềm mạ thiếc CLASS 5 Tăng độ mềm dẻo, dễ thi công, Chống oxy hóa, nâng cao tuổi thọ dây dẫn. Số lõi:
3 Pair (3P). Màu lõi: Đen + Đỏ / Đen + Trắng / Đen + Xanh lá. Lớp cách điện: PE (Polyethylene) Cách điện tốt, suy hao tín hiệu thấp. Chống nhiễu: 100% Aluminum Foil – Băng Polyester + Dây thoát nhiễu mạ thiếc (Drain wire) Giảm nhiễu điện từ (EMI), Hạn chế ảnh hưởng của tần số cao. Vỏ ngoài: PVC chống cháy Đạt tiêu chuẩn IEC 60332-1, UL Type FT4. Màu xám.

Cáp dữ liệu PVC đa lõi HOSIWELL 9222-3P tối ưu hóa EMC, tần số thấp, điện dung thấp phù hợp để sử dụng trong mục đích Âm thanh, truyền tín hiệu đo lường và điều khiển, Hệ thống dây điện bên trong của thiết bị điện tử, Để cài đặt linh hoạt cố định, Sử dụng trong phòng khô.

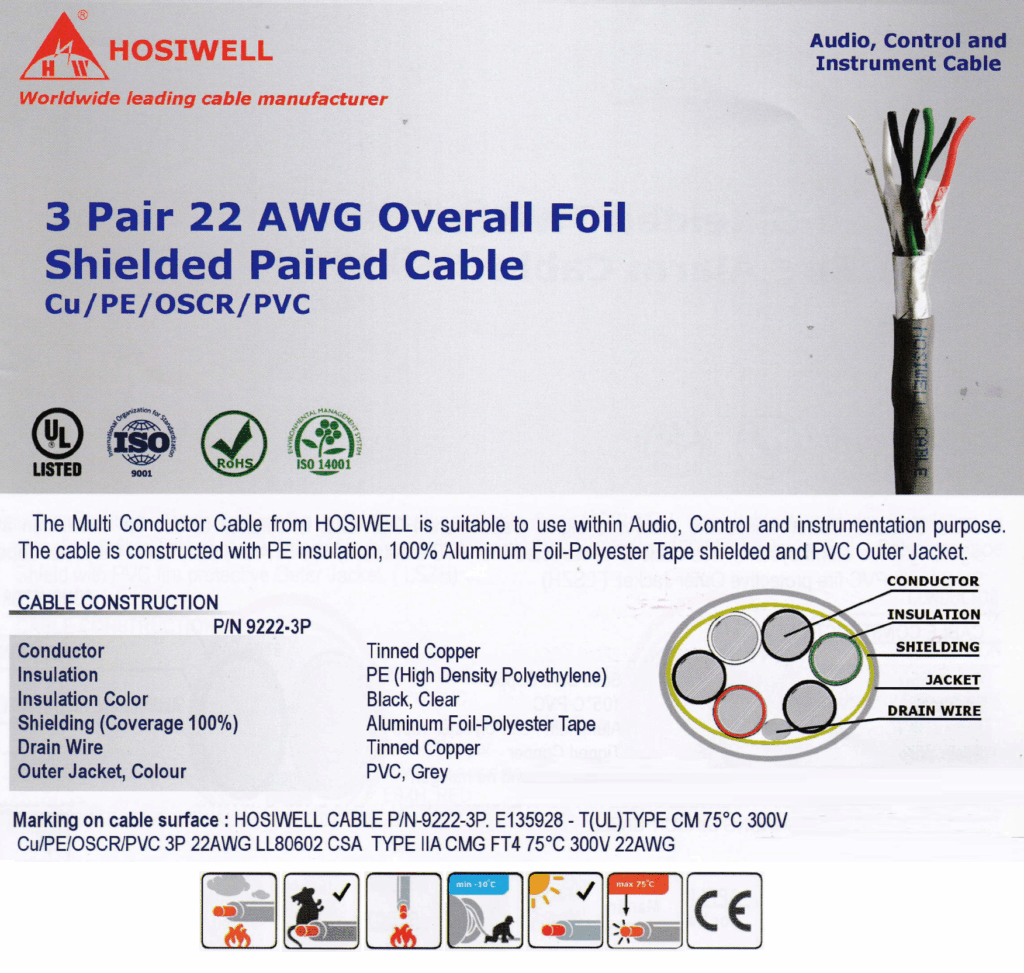

CABLE CONSTRUCTION / CẤU TẠO CÁP

P/N 9222-3P

Lõi dẫn (Conductor)

Vật liệu: Đồng ủ mạ thiếc (Tinned Copper)
Cấp bện: Class 5 theo tiêu chuẩn IEC (dạng sợi mềm)
Ưu điểm:
- Chống oxy hóa trong không khí và môi trường ẩm
- Tăng tuổi thọ và độ ổn định của lõi dẫn
- Dễ thi công, bền cơ học và linh hoạt

Lớp cách điện (Insulation)

Vật liệu: Polyethylene (PE)
Màu: Pair 1: Đen + Đỏ / Pair 2: Đen + Trắng / Pair 3: Đen + Xanh lá (Pair 1: Black + Red / Pair 2: Black + White / Pair 3: Black + Green)
Đặc tính:
- Điện môi tốt, suy hao tín hiệu thấp
- Phù hợp cho tín hiệu analog và digital

Lớp chống nhiễu (Shielding)

Cấu tạo: Nhôm lá (Aluminium Foil) phủ 100% + Băng Polyester
Kèm theo: Dây thoát nhiễu (Drain Wire) bằng đồng mạ thiếc
Tác dụng:
- Giảm nhiễu điện từ (EMI)
- Chống nhiễu tần số cao (RFI)
- Giúp tín hiệu ổn định, giảm độ méo và nhiễu nền

Vỏ ngoài (Outer Jacket)

Vật liệu: PVC chống cháy
Màu sắc: Xám (Grey)
Chứng nhận:
- IEC 60332-1 (chống cháy lan)
- UL type FT4 (Flame Test – dùng trong tòa nhà)
Đặc điểm:
- Khả năng chịu nhiệt, chịu mài mòn tốt
- An toàn khi sử dụng trong khu vực đông người

Marking on cable surface: HOSIWELL CABLE P/N-9222-3P. E135928 – T(UL)TYPE CM 75°C 300V Cu/PE/OSCR/PVC 3P 22AWG LL80602 CSA TYPE IIA CMG FT4 75°C 300V 22AWG

PHYSICAL CHARACTERISTICS / TÍNH CHẤT VẬT LÝ

Số cặp/ No. of pair:	3 Pair # 3 cặp / 6 cores # 6 Lõi
Tiết diện lõi dẫn:	22 AWG # 0.35mm2 / 7×30 AWG
Độ dày cách nhiệt:	0.41mm
Đường kính cách nhiệt:	1.61mm
Kích thước dây thoát nhiễu (Drain Wire)	22 AWG
Độ dày vỏ ngoài:	1.10 mm
Đường kính vỏ ngoài:	7.70 mm
Lực kéo căng tối đa:	360 N
Tối thiểu Uốn trục bán kính:	77 mm
Nhiệt độ:	-10°C to 75°C

ELECTRICAL CHARACTERISTICS / ĐẶC TÍNH ĐIỆN TỪ

Nom. Characteristic Impedance	64Ω
Nom. Capacitance Cond. To Cond.	78.7f/m
Nom. Conductor DCR	52.4Ω/km
Nom. Capacitance Cond. To Cond. & Shield	154.1 pf/m
Max. Recommended Current @ 25°C	2.9 Amps
Max. Operating Voltage UL	300 V/min

COMPLIANCE / TUÂN THỦ THEO CÁC THÔNG SỐ

UL Standard 2092

NEC Article 725, type CM

UL 1685 Vertical Tray

UL Approvals

RoSH

UL type CM:	E135928
CSA type CMG FT4 Listed	LL80602

JACKET CHARACTERISTICS / ĐẶC ĐIỂM VỎ BỌC

Vỏ PVC chịu thời tiết và chống nắng, chống tia cực tím
Vỏ PVC có mùi Chống kiến và chuột
Chống cháy: Thử nghiệm ngọn lửa FT4 loại UL & IEC 60332-1
Chiều dài tiêu chuẩn là: 1000 feet (305 mét)
Cáp sinh khói độc thấp
cáp phù hợp với chỉ thị điện áp thấp

1. Ứng dụng trong lĩnh vực âm thanh (Audio System)

Cáp Hosiwell 9222-3P là cáp 3 pair – 22 AWG – vặn xoắn – chống nhiễu bằng màng nhôm + dây xả, rất phù hợp cho các hệ thống âm thanh yêu cầu tín hiệu sạch và ổn định:

Truyền tín hiệu âm thanh mức thấp (Low-level Audio Signal)

Tín hiệu micro
Tín hiệu line-out / line-in
Kết nối mixer – ampli – DSP

Hệ thống âm thanh thông báo (PA – Public Address)

Loa thông báo trong tòa nhà
Hệ thống âm thanh công cộng tại sân bay, nhà ga, bến xe
Hệ thống voice evacuation (PA-VA)

Ứng dụng trong phòng thu / âm thanh chuyên nghiệp

Tín hiệu stereo/mono chống nhiễu tốt
Đảm bảo độ trong của âm thanh, tránh hú rít do nhiễu EMI/RFI

2. Ứng dụng trong hệ thống điều khiển (Control & Automation)

Nhờ cấu trúc twisted pair + shielding OSCR (Overall Shielded with Copper Drain Wire), cáp Hosiwell 9222-3P có khả năng chống nhiễu cao, rất phù hợp cho:
